波峰焊錫條40PIN端子連錫解決辦法
發布時間：2019-06-12丨點擊量：2842

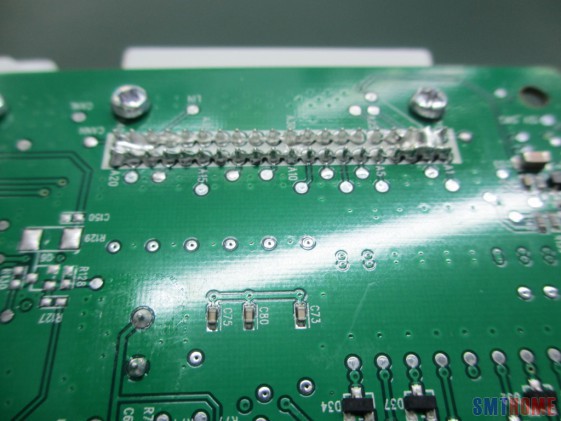

在波峰焊接時發現40PIN端子座橋連嚴重，生產數量20件，不良數20件，不良率100%該板子上另有34PIN端子焊接效果良好。
波峰焊連錫
通過以下各項工藝參數的調整，改善效果不明顯：
1.預熱溫度：從100度~130度
2.錫條焊接溫度：從250度~275度
3.鏈條速度：從100 cm/min~130cm/min
4.鏈條傾斜角度從4度~5度
5.波峰焊接治具：并分別驗證采用和不采用波峰焊接治具進行焊接
6.錫爐內錫渣清除
波峰焊錫條40PIN端子連錫解決辦法
一、給的信息太籠統了，不過看你的沒有盜錫焊盤，哪個方向過爐都會出現短路，不過你這也太嚴重了點，應該是你的物料表面散熱較快，導致焊錫流動不暢
二、1.增加Flux量2.增加拖錫焊盤3.兩焊盤之間最小距離大于0.6mm
三、適當再加大助焊劑和調節焊接角度,5度往上再看看
